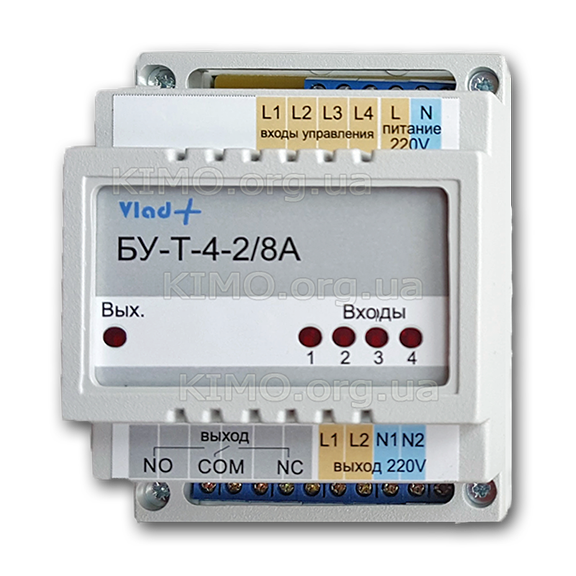

БУ-Т-4-2/8А - 4х зонний блок керування насосом та котлом з таймером затримки

Vlad+

2 250,00 грн

В наявності

Замовити

Гарантія від виробника
1 рік

скачати інструкцію

БУ-Т-4-2/8А розроблений сумісно компаніями "Кімо еко комфорт" та "Vlad+" і не має аналогів в Україні. Такий блок дозволяє включати насос змішувального вузла та котел за наявності запиту на тепло хоча б по одній із 4-х зон і, відповідно, вимикати це обладнання за відсутності таких запитів. Також нами пропонується аналогічний блок з можливістю управління до 8 зон: БУ-Т-8-2/8А. Блоки мають вбудований таймер затримки - 3 хвилини, необхідної для відкривання сервоприводів. Затримку можна деактивувати, знявши перемичку на платі.
Цей пристрій реалізує управління за логікою "АБО" (відповідно до наявності фази на хоча б одноу із входів L1-L4) і може з успіхом бути застосованим там, де необхідна ця функція для управління іншими різними приладами з напругою живлення 220В і максимальним струмом навантаження до 8А…

розширює можливості застосування багатьох продуктів SALUS та інших виробників
універсальність застосування
за рахунок застосування вбудованого імпульсного блоку живлення, не критичний до величини напруги живлення (Uпіт.= ~110-240 В)
малі габарити
зручний монтаж - дозволяє проводити монтаж на DIN-рейку разом із центром комутації.
світлодіодна індикація стану роботи

Кількість контрольованих зон	4 (модель БУ-Т-4-2/8А) або 8 (модель БУ-Т-8-2/8А)
Харчування:	~220 в, 50Гц
Макс. навантаження NC/COM/NO(котел):	8(3) A
Макс. навантаження вих 220В (насос)	8(3) А
Габарити (ШхВхГ):	68 х 89 х 64 мм

Якщо у вас сервоприводи на гребінці "теплої підлоги" підключені безпосередньо до виходів термостатів (без центру комутації) за допомогою даних блоків керування на 4 та/або 8 зон здійснюється вимикання насоса змішувального вузла при вимиканні всіх сервоприводів та включення насоса через 3 хвилини після подачі напруги на сервоприводи хоча б однієї із зон. При цьому насос запитується безпосередньо від клем N і L блоку управління, а котел підключається до клем NO/COM (більшість котлів сучасних котлів) або NC/COM (зазвичай для корейських котлів).
Інший приклад використання блоків БУ-Т-4-2/8А, БУ-Т-8-2/8А у ситуації, коли один центр комутації (наприклад, KL08 або KL08RF+KL04RF) використовуються одночасно для зон з теплими підлогами та радіаторних зон. Тоді вбудований центр комутації вихід на насос не можна використовувати, т.к. насос включатиметься і у разі включення радіаторної зони, що не відповідає логіці його роботи. Виходом із цієї ситуації є використання даних блоків, входи управління яких підключені паралельно до сервоприводів тільки зон з теплими підлогами.
Також ці блоки можуть застосовуватися скрізь, де потрібно керувати одним або двома навантаженнями, аналізуючи наявність мережевої напруги на декількох входах (до 8 входів).
